Anten wifi cấu tạo và nguyên lý hoạt động

Trước tiên các bạn cần biết, Ăng ten trên Router phát Wifi có rất nhiều loại và mỗi loại lại có các thông số kỹ thuật riêng biệt. Cơ bản Ăng ten có 2 loại là "Đẳng hướng" và "Định hướng". Loại đẳng hướng sẽ phát sóng theo tất cả các hướng theo phương nằm ngang còn định hướng sẽ chỉ phát theo 1 góc hẹp nào đó.Anten wifi cấu tạo và nguyên lý hoạt động

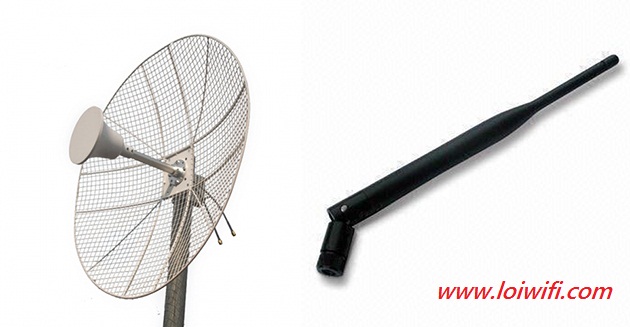

Ăng ten định hướng thường có dạng tấm phẳng hoặc mặt parabol để phản xạ sóng theo 1 hướng, ăng ten đẳng hướng thường có dạng que.

Lời khuyên mà vị chuyên gia Apple đưa ra là dành cho những loại router có ăng ten phổ thông nhất trên thị trường gọi là Rubber Ducky - một loại ăng ten đẳng hướng.

Mỗi loại ăng ten sẽ có một vùng phát sóng khác nhau, do đó mỗi loại Router sẽ phải có một cách bẻ hướng cho ăng ten phù hợp nhất với vị trí đặt router.

Ví dụ như với loại ăng ten đẳng hướng Rubber Ducky kia thì vùng phát sóng sẽ trải 360 độ theo phương ngang và khoảng 25 đến 40 độ theo phương thẳng đứng. Cơ bản mà nói các bạn có thể tưởng tượng vùng phát sóng của ăng ten này trông như 1 chiếc bánh donut vậy.










Mô tả về phân cực dọc và ngang của ăng ten đẳng hướng.

Vấn đề của loại ăng ten này đó chính là vùng phát sóng của nó có điểm chết nằm ở sát phía dưới và phía trên ăng ten, do đó nếu sử dụng router có loại ăng ten này mà các bạn treo cao trên tường thì vùng phát sóng ở dưới đất sẽ rơi vào vùng chết của ăng ten và cho hiệu quả thấp hẳn đi.



Một ví dụ về việc bẻ sai ăng ten đẳng hướng.

Ngược lại nếu để router dưới nền nhà và bạn ngồi trên bàn ngay gần router thì cũng rất dễ rơi vào vùng sóng yếu nhất đó, và sóng Wifi mà các thiết bị bắt được sẽ chỉ là sóng điện từ phản xạ do sóng phát ra từ ăng ten bật vào tường hoặc đồ đạc để đi tới máy. Lúc đó rõ ràng tín hiệu sẽ yếu đi và có độ trễ.

Thêm một thông số về ăng ten cần biết

Ngoài vùng phủ sóng hay còn gọi là sự phân cực của sóng điện từ, chúng ta cần quan tâm thêm tới 1 thông số đó là độ lợi của sóng (Gain), có đơn vị phổ thông nhất dùng cho ăng ten đẳng hướng là dBi.

Độ lợi có ảnh hưởng thế nào tới tầm phát sóng không?

Câu trả lời là có. Tất nhiên là có, bởi theo lý thuyết thì ăng ten có độ lợi càng cao thì tầm phát của nó càng xa nhưng ngược lại góc phát theo hướng dọc sẽ thu hẹp lại đồng nghĩa với góc chết của sóng cũng càng lớn.

Các bạn có thể nhìn vào hình ảnh dưới để hiểu rõ hơn sự tương quan giữa độ lợi và góc chết.




Chính vì có sự tác động của độ lợi vào vùng sóng của ăng ten nên trước khi tìm ra hướng tốt nhất cho router nhà mình các bạn cần xem lại thông số kĩ thuật để biết được độ lợi của nó nhằm tránh đặt vùng làm việc rơi vào vùng chết của ăng ten bằng góc bẻ hợp lý.

Mặt khác, ăng ten định hướng thường có một mặt phẳng phản xạ sóng hoặc parabol để hướng những phần sóng đi theo đúng 1 hướng mong muốn, chính vì vậy ăng ten định hướng mới thường được sử dụng để đặt dưới đất trong góc phòng hoặc treo trên cao hướng thẳng xuống khu vực hay làm việc để có hiệu quả tối đa.



Một chiếc Router khá nổi tiếng của Buffalo với thiết kế ăng ten định hướng dạng bản dẹt.




Mô tả phân cực dọc và ngang của 1 loại ăng ten định hướng.

Âng ten định hướng thường có độ lợi cao, tầm phát sóng lớn hơn loại đẳng hướng do toàn bộ công suất phát sóng tập trung theo 1 hướng. Vì vậy với những nhà cao tầng chúng ta nên dùng loại này và hướng ăng ten xuống dưới hoặc lên trên.

Kết luận

Như các bạn đã thấy, việc chỉnh hướng cho ăng ten không đơn giản chỉ là bẻ theo một hướng dẫn nào đó là xong, căn bản việc này còn phụ thuộc rất nhiều vào điều kiện cá nhân của mỗi người.

Trên thực tế, việc bẻ ăng ten chuẩn không đem lại quá nhiều lợi ích. Cơ bản là một chiếc router đặt ở tầng 1 đang phát được tới tầng 3, việc bẻ lại cho chuẩn hướng không khiến nó có thể vươn tới tầng 4 một cách hoàn hảo. Do đó, việc sắm thêm một chiếc router hoặc repeater để mở rộng vùng phát sóng vẫn là lựa chọn hiệu quả và dễ nhận thấy nhất.

Nguồn bài viết: genk.vn
